สามเฟสมอเตอร์คอนโทรล


SHINDENGEN INTELLIGEN POWER MODULE TL105C

TM52A FOR 3 PHASE INDUCTION MOTOR SPEED

CONTROL


เป็นอุปกรณ์ที่ใช้ควบคุมความเร็วมอเตอร์สามเฟสโดยใช้กับ

ไฟฟ้ากระแสตรงตั้งแต่ 72 V DC.-370 V DC. และหรือ ใช้ไฟฟ้า

เฟสเดียว 100-240 V AC.จึงเหมาะสำหรับสร้างรถไฟฟ้า เรือไฟฟ้า

และเครื่องจักรทุกชนิดที่ใช้ มอเตอร์สามเฟส ที่ต้องการลดหรือเร่ง

ความเร็วได้ โดยใช้ร่วมกับ IC เบอร์ MC3PHAC S87C196MC หรือ

IC 3 PHASE PWM เบอร์อะไรก็ได้ครับ
การควบคุมความเร็วมอเตอร์สามเฟสอย่างมีประสิทธิภาพ ประหยัดพลังงาน ลดค่าใช้จ่าย ทำได้เอง โดยการใช้ MICRO CONTROLLER และ INTELLIGENT POWER MODULES


รับผลิตซ่อมสร้างเครื่องปรับรอบมอเตอร์ไฟฟ้าชนิดอินดัตชั่นแบบสามเฟสโดยการใช้โมดูลอัฉริยะเบอร์ TM52A TL105C ร่วมกับ ไอซี สร้างสัญญาน PWM 3 PHASE INVERTER FOR MOTOR SPEED CONTROL เบอร์  MC3PHAC N87C196MC
MC3PHAC

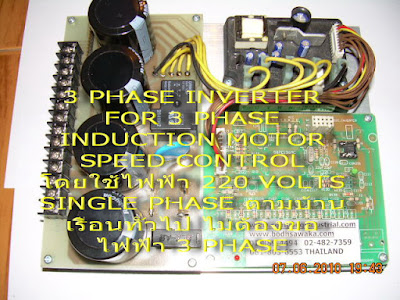

อินเวอร์เตอร์สำหรับมอเตอร์สามเฟสรุ่นใช้ง่ายทนทานทำเองได้อุปกรณ์ตามภาพครับราคาประหยัดไม่ต้องปรับแต่งไม่ต้องมีตัวเลขไม่มีหน้าปัทม์ใช้ไฟฟ้าเฟสเดียวสองสายตามบ้าน220โวลต์ไฟตกเหลือ60-70โวลต์ยังทำงานได้ไฟเกิน250โวลต์น่าจะไม่รอดเพราะPOWER MODULESออกแบบมาให้มีการใช้งานไม่เกิน370 โวลต์DC..ครับ
MC3PHAC

MC3PHAC BOARD

SEMIKRON SEMIX241MD008s


มีทั้งชุดKITSนำไปประกอบได้ด้วยตนเองและชุดประกอบแล้ว ใช้ MCU S87C196MC N87C196MC ของ INTEL
http://www.youtube.com/watch?v=bd97PM3v66A

รับซ่อมอินเวอร์เตอร์ มิตซูบิชิ รุ่น FR-Z024


2,000 THB
Description:อาการ Err UPD6254 ทำหน้าที่

Memory เสีย มีตัวใหม่เปลี่ยน POWER

 MODULES เสีย ใช้ TL105C และ TM52A ใส่

แทน micro controller เปลี่ยนตัวใหม่

โปรแกรมใหม่หรือ ซื้อที่ผมก็ได้ครับ Email

สอบถาม ที่


โทรศัพท์พื้นฐาน 02-951-1356 โทรศัพท์

เคลื่อนที่ 081-803-6553 รับซ่อมอินเวอร์เตอร์

มิตซูบิชิ รุ่น FR-Z024





MITSUBISHI Intelligent Power Modules AIR CONDITIONER


INVERTER IPM PS21963-W

Power Modules

http://www.youtube.com/watch?v=ynxSRSOsF8w
500 THB

รับซ่อมอินเวอร์เตอร์ มิตซูบิชิ รุ่น MITSUBISHI  INVERTER  FR-Z024 FR-Z200

โพสต์เมื่อ: 26 ส.ค. 2555
2,000 บาท
รูปภาพ
รายละเอียด:
อาการ Err UPD6254 ทำหน้าที่ Memory เสีย มีตัวใหม่เปลี่ยน POWER MODULES เสีย ใช้ TL105C และ TM52A ใส่แทน micro controller เปลี่ยนตัวใหม่โปรแกรมใหม่หรือ ซื้อที่ผมก็ได้ครับ Email สอบถาม ที่ sompongindustrial@gmail.commrsompongt@hotmail.com โทรศัพท์พื้นฐาน 02-951-1356 โทรศัพท์เคลื่อนที่ 081-803-6553รับซ่อมอินเวอร์เตอร์ มิตซูบิชิ รุ่น FR-Z024

จำหน่าย ผลิต สร้าง ซ่อม

3 Phase motor speed controller ที่ใช้ MCU


S87C196MC N87C196MC


6,500 THB
Description:
3 Phase induction motor speed control ใช้ IC

 เบอร์ S87C196MC ภาพนี้เป็นตัวใหม่ครับ

ครับ สั่งทำใหม่ได้ครับพร้อมอุปกรณ์และแผ่นระบาย

ความร้อนราคา3500 ถึง 6500

 ที่ 1-5 แรงม้า ใช้ TM52A ครับ แทนเบอร์

เบอร์TM35 TM39 ของ

มาแล้วครับ 029511356

3 phase motor controller


5,500 THB


อุปกรณ์สำหรับสร้างเครื่องปรับรอบมอเตอร์ไฟฟ้าสามเฟสด้วยไฟฟ้าเฟสเดียว


สาธิตวิธีการทำงานของเครื่องควบคุมความเร็วรอบมอเตอร์ไฟฟ้าสามเฟสด้วยไฟฟ้าเฟสเดียว
ขนาดและรายละเอียดของสามเฟสอินเวอร์เตอร์
Description:

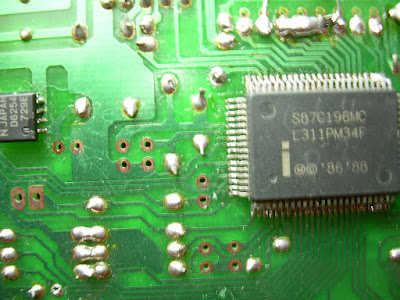

3 phase motor controller S87C196MC

Description:

ใช้ IC ของ INTEL เบอร์ S87C196MC

 INDUSTRIAL MOTOR CONTROLLER นำไป

ใช้แทนแผงวงจรอินเวอร์เตอร์ได้เกือบทุกรุ่นทุก

ยี่ห้อทุกขนาดที่มีโปรแกรมคล้ายคลึงกัน

ผมโปรแกรมตามมาตรฐานดังนี้ครับ

Torque boots 6%


Max.Frequency 120 Hz limit

Min.Frequency 0 Hz limit

V/F(base frequency) 60 Hz

Acceleration time 5 Sec.

Deceleration time 5 Sec.

Input Signal 0-5 Volts Dc.

(ปรับความเร็ว ด้วย วอลลุม ธรรมดา เหมือน ลด-เร่ง


เสียง สามารถ สั่งมอเตอร์ เดินหน้าและถอยหลัง

ได้)

PWM Frequency 5 -15 KHz

ทุก BOARD โปรแกรมตามนี้ครับหากต้องการ

เปลี่ยนโปรแกรมให้ส่ง

รายละเอียดมาที่ sompongindustrial@gmail.com

ครับหรือmrsompongt@hotmail.com



เหลืออยู่ประมาณ 40 ชุดครับ ณ.วันที่ 14 เมษายน

2556

three phase motor controller



Description:
three phase motor controller
TL105C SHINDENGEN INTELLIGENT POWER MODULES

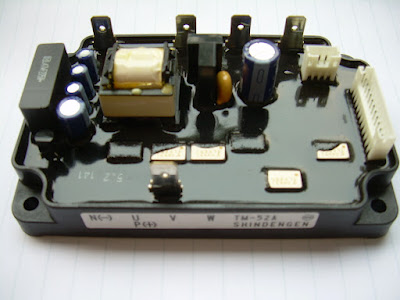

TM52A SHINDENGEN INTELLIGENT POWER MODULES
S87C196MC INTEL MOTOR CONTROL MCU
UPD6254 NEC MEMORY IC


รับซ่อมสร้างสามเฟสอินเวอร์เตอร์ที่ใช้ micro controller ของ Intel เบอร์ S87C196MC N87C196MC

Posted on: Aug 26, 2555 BE
2,000 THB

Description:
รับซ่อมสร้างสามเฟสอินเวอร์เตอร์ที่ใช้ micro controller ของ Intel เบอร์ S87C196MC N87C196MC อาการ Err UPD6254 ทำหน้าที่ Memory เสีย มีตัวใหม่เปลี่ยน POWER MODULES เสีย ใช้ TL105C และ TM52A ใส่แทน micro controller เปลี่ยนตัวใหม่โปรแกรมใหม่ ส่วนมากจะใช้ใน อินเวอร์เตอร์ MITSUBISHI FR-Z024 หรือ ซื้อไปซ่อมเองสร้างเองก็ดีครับ อุปกรณ์ หลักจริงจริงแล้ว คือ TM52A Email สอบถาม ที่ sompongindustrial@gmail.com mrsompongt@hotmail.com โทรศัพท์พื้นฐาน 02-951-1356 โทรศัพท์เคลื่อนที่ 081-803-6553 ขอบคุณมากครับ



3 phase induction motor controller circuit board

Posted on: Aug 28, 2555 BE (Updated: Aug 30, 2555 BE)
1,500 THB
Description:
3 phase induction motor controller
โปรแกรมมาตรฐานดังนี้ครับ
Torque boots 6%
Max.Frequency 120 Hz limit
Min.Frequency 0 Hz limit
V/F(base frequency) 60 Hz
Acceleration time 5 Sec.
Deceleration time 5 Sec.
Input Signal 0-5 Volts Dc.
(ปรับความเร็ว ด้วย วอลลุม ธรรมดา เหมือน ลด-เร่ง เสียง สามารถ สั่งมอเตอร์ เดินหน้าและถอยหลังได้)
PWM Frequency 5 -15 KHz
ทุก BOARD โปรแกรมตามนี้ครับหากต้องการเปลี่ยนโปรแกรมให้ส่ง
รายละเอียดมาที่ sompongindustrial@gmail.com ครับหรือmrsompongt@hotmail.com


จำหน่าย INTELLIGENT POWER MODULES

Posted on: Aug 28, 2555 BE
500 THB
Description:
จำหน่าย INTELLIGENT POWER MODULES สำหรับ MITSUBISHI INVERTER AIR CONDITIONER

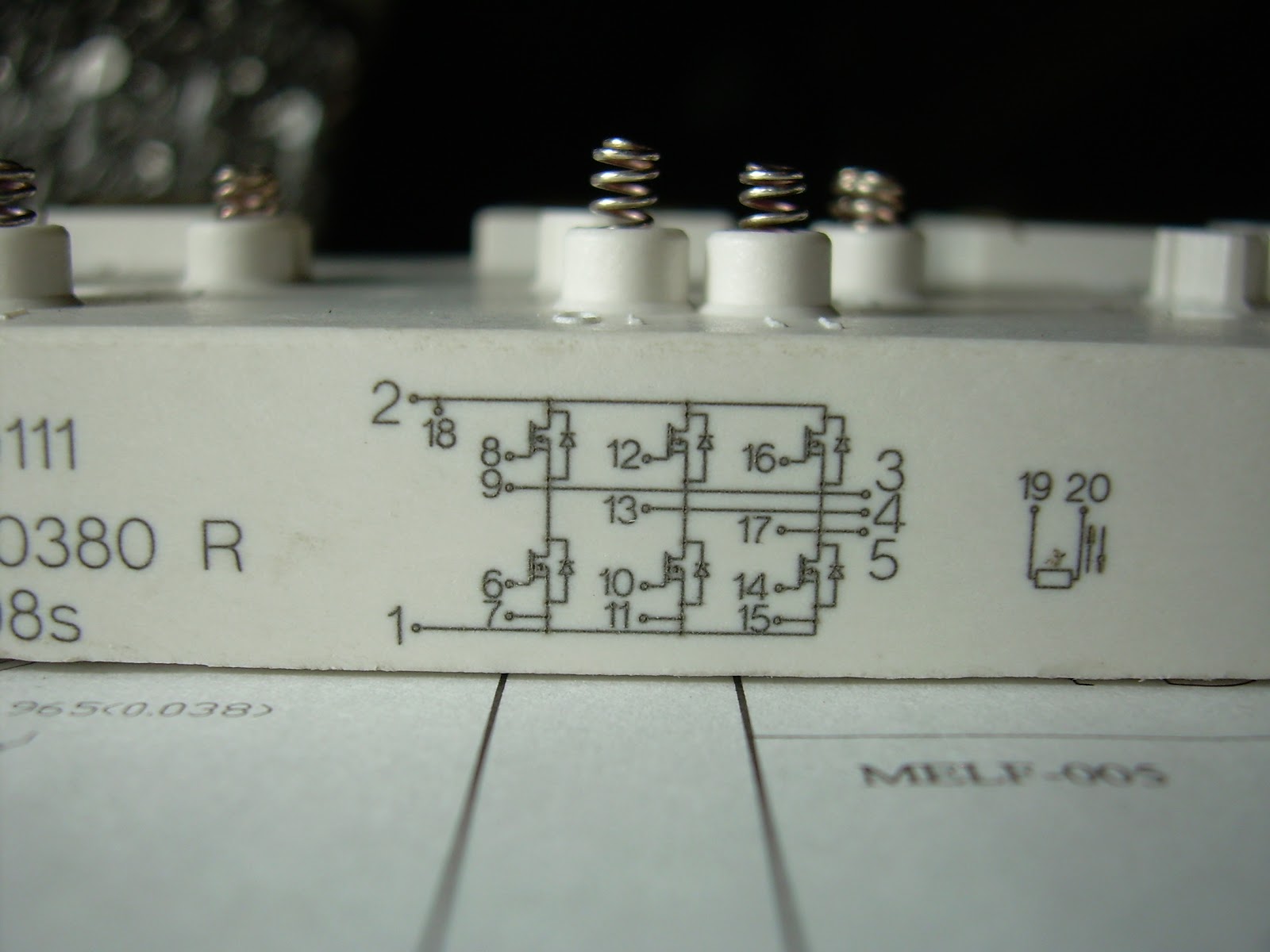

จำหน่าย MOSFET MODULES SEMIKRON SEMIX241MD008s

ราคา ตัวละ 3,000-บาท

240 AMPS 800 VOLTS

MOSFET POWER MODULES FOR 3 PHASE MOTOR

SPEED CONTROL
POWER CONVERTER  SEMiX241MD800s

$USD=100/1PCS

SEMiX241MD008S


MOSFET POWER MODULES FOR 3 PHASE MOTOR

SPEED CONTROL SERVO DRIVES AC DRIVES DC

DRIVES

POWER CONVERTER  SEMiX241MD800s



วันอังคารที่ 14 สิงหาคม พ.ศ. 2555

3 Phase Motor Speed Control

Motor speed control เครื่องปรับรอบมอเตอร์ 3


เฟส 3 phase induction motor controller


ผลิตซ่อมสร้างจำหน่ายเครื่องปรับรอบมอเตอร์ไฟฟ้าอินดัตชั่น3เฟสด้วยแบตเตอรี่รถยนต์
หรือไฟฟ้าเฟสเดียว ทำงานได้ตั้งแต่ 72-370 VOLTS DC หรือ 60-240 VOLTS AC
5,500 THB



TM52A INTELLIGENT POWER MODULEใช้ซ่อมสร้างอินเวอร์


เตอร์ที่ใช้ไฟฟ้า 100-240 Vac.ขนาดไม่เกิน 7.5Hp.


3,500 THB
รายละเอียด
สำหรับซ่อมสร้างสามเฟสอินเวอร์เตอร์เพื่อปรับรอบมอเตอร์สามเฟส
ที่ใช้ไฟฟ้า 100-240 Vac. ขนาดไม่เกิน 7.5 แรงม้า
N87C196MC INTEL MOTOR CONTROLLER TM52A SHINDENGENT INTELLIGENT POWER MODULES

Description: intel s87c196mc motor control mcu tl105c power modules
Analog input 0-5 vdc 0-10 vdc speed control 3 Phase motor
speed controller

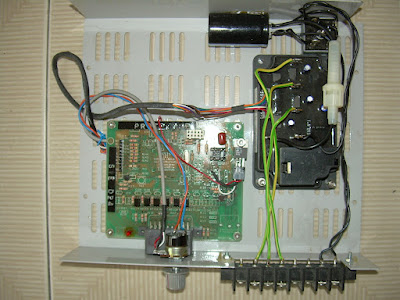

Analog Input 3 Phase induction motor speed control


prototype


Description:
PROTOTYPE OF SIE-024 LINEAR SPEED 3 PHASE
INDUCTION MOTOR SPEED CONTROL

Torque boots 6%
Max.Frequency 120 Hz limit

Min.Frequency 0 Hz limit

V/F(base frequency) 60 Hz

Acceleration time 5 Sec.
Deceleration time 5 Sec.
Input Signal 0-5 Volts Dc.
(ปรับความเร็ว ด้วย วอลลุม ธรรมดา เหมือน ลด-เร่ง เสียง สามารถ

สั่งมอเตอร์ เดินหน้าและถอยหลังได้)
PWM Frequency 5 -15 KHz
ทุก BOARD โปรแกรมตามนี้ครับหากต้องการเปลี่ยนโปรแกรมให้ส่ง
รายละเอียดมาที่ sompongindustrial@gmail.com ครับ





TRANSISTOR POWER MODULE 6DI15S-050C-01 ราคา 400 บาท  6di15s-050c ใช้สร้างอินเวอร์เตอร์เพื่อปรับรอบมอเตอร์3เฟส

ในเครื่องปรับอากาศที่ใช้ไฟฟ้า 100-240 Volts high speed

induction motor 1pcs=INDIAN RUPEE 700 1pcs=usd15


Motor speed control เครื่องปรับรอบมอเตอร์ 3


เฟส 3 phase induction motor controller



Motor speed control เครื่องปรับรอบมอเตอร์ 3


เฟส 3 phase induction motor controller



TRANSISTOR POWER MODULE 6DI15S-050D
1pcs=INDIAN RUPEE 700ราคา 400 บาท
6di15s-050d ใช้สร้างอินเวอร์เตอร์เพื่อปรับรอบมอเตอร์3เฟสใน


เครื่องปรับอากาศที่ใช้ไฟฟ้า 100-240 Volts high speed induction motor



Motor speed control เครื่องปรับรอบมอเตอร์ 3


เฟส 3 phase induction motor controller



TRANSISTOR POWER MODULE   MP6501A
1pcs=700INDIAN RUPEE  ราคา 400 บาท
Three Phase Inverter Power Modules
1pcs=usd15

 ใช้สร้างอินเวอร์เตอร์เพื่อปรับรอบมอเตอร์3เฟสในเครื่องปรับอากาศ


ที่ใช้ไฟฟ้า 100-240 Volts high speed induction motor


http://www.toshiba.com/taec/components2/Datasheet_Sync/361/4103.pdf

Motor speed control เครื่องปรับรอบมอเตอร์ 3


เฟส 3 phase induction motor controller



IGBT POWER MODULE
INDIAN RUPEE 700/1PCSราคา 400 บาท

 ใช้สร้างอินเวอร์เตอร์เพื่อปรับรอบมอเตอร์3เฟสในเครื่องปรับอากาศ


ที่ใช้ไฟฟ้า 100-240 Volts high speed induction motor


INTELLIGENT  POWER MODULES TM52A
1pcs=
1pcs=6000INDIAN RUPEE  ราคา 3500 บาท
1pcs=usd150
ใช้สร้างเครื่องปรับรอบมอเตอร์สามเฟสชนิดอินดัตขั่น 5-7.5 แรงม้าที่ใช้ไฟฟ้า  กระแสตรง 72- 370 Volts กระแสสลับ 60-240 Volts high speed induction motor controller
แผงวงจรที่ออกแบบสำหรับ INTELLIGENT POWER MODULES TM52A TM35 TM39 TL105C high speed induction motor
แผงวงจรสามเฟสอินเวอร์เตอร์ที่ออกแบบสำหรับ INTELLIGENT POWER MODULES TM52A TM35 TM39 TL105C

THREE PHASE MOTOR CONTROLLER BOARD
INDIAN RUPEE 2500/1PCSราคา 1500 บาท
high speed induction motor controller
ผลิตซ่อมสร้างจำหน่ายเครื่องปรับรอบมอเตอร์สามเฟส


3 phase induction motor controller
โปรแกรมมาตรฐานดังนี้ครับ
Torque boots 6%
Max.Frequency 120-360 Hz limit
Min.Frequency 0 Hz limit
V/F(base frequency) 60 Hz
Acceleration time 5 Sec.
Deceleration time 5 Sec.
Input Signal 0-5 Volts Dc.
(ปรับความเร็ว ด้วย วอลลุม ธรรมดา เหมือน ลด-เร่ง เสียง สามารถ สั่งมอเตอร์ เดินหน้าและถอยหลังได้)
PWM Frequency 5 -15 KHz
ทุก BOARD โปรแกรมตามนี้ครับหากต้องการเปลี่ยนโปรแกรมให้ส่ง
รายละเอียดมาที่ sompongindustrial@gmail.com ครับหรือmrsompongt@hotmail.com
http://www.youtube.com/watch?v=d-zSz_Fh6XI



จำหน่าย INTELLIGENT POWER MODULES


500 THB
Description:
จำหน่าย INTELLIGENT POWER MODULES สำหรับ
MITSUBISHI INVERTER AIR CONDITIONER
                                  PS21963-W ราคา 500 บาท


3 PHASE MOTOR CONTROLLER
S87C196MC 3 PHASE MOTOR SPEED CONTROL

variable-frequency drive (VFD) (also termed

adjustable-frequency drivevariable-speed driveAC drive

micro driveor inverter drive) is a type of adjustable-speed d

rive used in electro-mechanical drive systems to control AC

motor speedand torque by varying motor input frequency

and voltage
เครื่องปรับรอบมอเตอร์ไฟฟ้าสามเฟส
